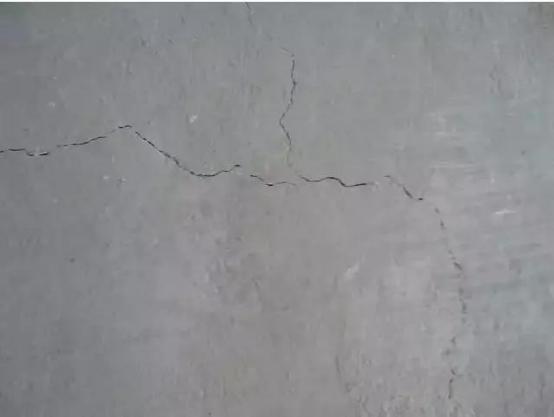

1、地下室砼強度偏高，容易使結(jié)構(gòu)產(chǎn)生嚴(yán)重的收縮裂縫。

在設(shè)計方面，高層建筑設(shè)計時，一般柱砼強度設(shè)計較大，考慮到施工等因素，往往地下室板墻砼強度等同于柱砼強度。一般板墻砼強度不宜大于C40.在施工方面，原設(shè)計砼強度較高，而施工時砼配合比不易控制，其實際澆筑的砼強度往往比設(shè)計強度要高得多。這樣就很容易導(dǎo)致砼因強度偏高而產(chǎn)生收縮裂縫。

2、后澆帶澆筑時間控制不足，從而引起結(jié)構(gòu)性沉降裂縫。

一般后澆帶分為兩種：一種是因結(jié)構(gòu)超長而設(shè)置的伸縮性后澆帶，另一種是防止沉降不均而設(shè)置的沉降性后澆帶。在實際工程中，有些設(shè)計人員未予明確，而施工人員不注意，將沉降后澆帶與伸縮后澆帶混淆，而一起澆筑起來。這樣，很有可能產(chǎn)生結(jié)構(gòu)性沉降裂縫。一般伸縮后澆帶澆注時間為兩個月左右，沉降后澆帶澆筑時間為主體結(jié)構(gòu)封頂后,根據(jù)沉降觀測資料確定。

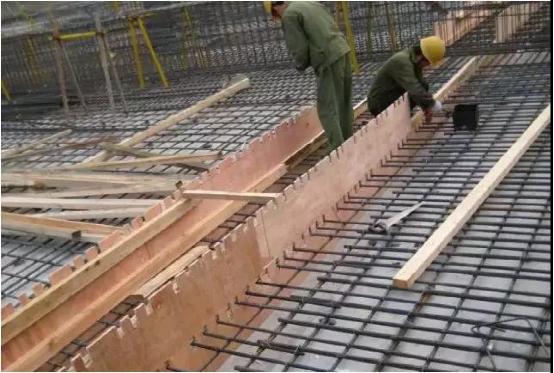

3、后澆帶未采取加強和保護措施，存在較大質(zhì)量和安全隱患。

1）后澆帶部位的梁板鋼筋未加強和保護。后澆帶為后期二次澆筑，澆筑成型后該部位容易產(chǎn)生應(yīng)力集中，如果對構(gòu)件鋼筋不采取加強措施，會使該部位砼內(nèi)部產(chǎn)生較大的拉應(yīng)力，造成砼后期裂縫。另外，一些施工企業(yè)不注意保護，使得后澆帶內(nèi)鋼筋長期暴露在濕氣中或浸泡在水中，造成鋼筋銹蝕而影響其粘結(jié)度和有效截面。

2）過早拆除后澆帶部位的底部模板支撐。有些施工單位把后澆帶部位的構(gòu)件當(dāng)作懸臂梁那樣，其強度達到100％后就將其底部模板支撐拆除了，甚至還在其上部搭設(shè)模板支撐或堆放材料，這種做法是非常危險的，容易造成構(gòu)件上部出現(xiàn)裂縫乃至坍塌。后澆帶梁板并非懸挑構(gòu)件，其底部模板支撐必須待后澆帶砼澆筑完成并達到規(guī)定強度后方可拆除。為方便起見，建議將后澆帶部位的模板支撐搭設(shè)為與周邊脫開的獨立支撐體系。

4、地下室砼側(cè)壁與頂板相交處未設(shè)置暗梁或框架梁，使砼變形不協(xié)調(diào)而引起內(nèi)角裂縫。

地下室外墻受到側(cè)面土、底板和頂板變形約束作用，而外墻較底板和頂板剛度差異較大，使砼產(chǎn)生變形。如果外墻與頂板相交處未設(shè)置暗梁或框架梁，該部位頂板厚度范圍內(nèi)則沒有抗扭筋來抵抗和約束其變形，使得該處內(nèi)角砼產(chǎn)生較大的拉應(yīng)力，直至出現(xiàn)收縮裂縫。

5、側(cè)壁鋼筋保護層或鋼筋間距偏大，易造成砼裂縫。

外墻鋼筋的配筋量往往由裂縫寬度控制（外墻裂縫寬度控制在0.2mm之內(nèi)），如果外墻設(shè)計時，漏掉抗裂性驗算，配筋率不夠，易造成砼裂縫。鋼筋的彈性模量比砼的彈性模量大7～15倍，在相同的配筋率下，應(yīng)選擇細筋密布的辦法。還有施工時，對鋼筋保護層或鋼筋間距控制不好，亦易造成側(cè)壁裂縫。另外，砼應(yīng)考慮增加抗變形鋼筋，對于側(cè)壁，應(yīng)增加雙向溫度筋。

6、頂板、側(cè)壁開洞過大或私自預(yù)留安裝洞而未采取加強措施，造成應(yīng)力集中裂縫。

有些施工單位為了安裝方便，在頂板和側(cè)壁上任意開洞，且未采取任何加強措施，使得該部位產(chǎn)生裂縫。對于開口洞應(yīng)采取鋼筋加強或增設(shè)暗梁等措施，來抵抗該部位引起的集中應(yīng)力。

7、地下室頂板施工荷載或堆載過大，造成撓曲變形甚至裂縫。

為了能夠縮短工期，一些施工企業(yè)在地下室頂板上過早或過多的堆放建筑材料，甚至行使重型機械設(shè)備（如砼攪拌車等），施工荷載遠遠大于頂板設(shè)計荷載，造成頂板撓曲變形甚至裂縫。

8、砼施工的操作程序不當(dāng)，出現(xiàn)孔洞滲漏水現(xiàn)象。

在地下室砼澆筑時，經(jīng)常因操作程序不當(dāng)，比如施工縫處基層處理不好，較高板墻砼澆筑振搗不充分不密實等，而出現(xiàn)孔洞空隙滲漏水現(xiàn)象。

9、不注意砼溫度的控制，造成砼膨脹或干縮裂縫。

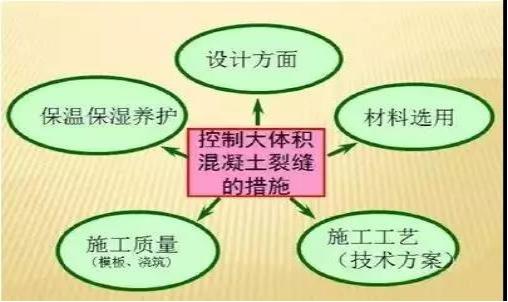

對大體積砼切不可忽略溫度的影響，應(yīng)合理分段分層進行澆筑，使砼溫度均勻上升，澆前應(yīng)在室外氣溫較低時進行，砼澆筑溫度不宜超過28℃。砼澆筑以后，砼因水泥水化熱升溫而達到的最高溫度主要是砼入模溫度與水化熱引起的，溫度升幅不宜超過25℃。澆筑后的養(yǎng)護是防止地下室砼產(chǎn)生裂縫的一重要環(huán)節(jié)，目的是控制溫差，防止產(chǎn)生表面裂縫，可充分發(fā)揮砼早期強度，防止產(chǎn)生貫穿裂縫。潮濕的環(huán)境可防止砼表面因脫水而產(chǎn)生的干縮裂縫，澆水養(yǎng)護不少于14d. 總之,地下室砼工程質(zhì)量的控制是一個綜合性的課題，要通過設(shè)計、施工、材料優(yōu)選等環(huán)節(jié)進行全面控制，才能減少裂縫等問題的產(chǎn)生。
